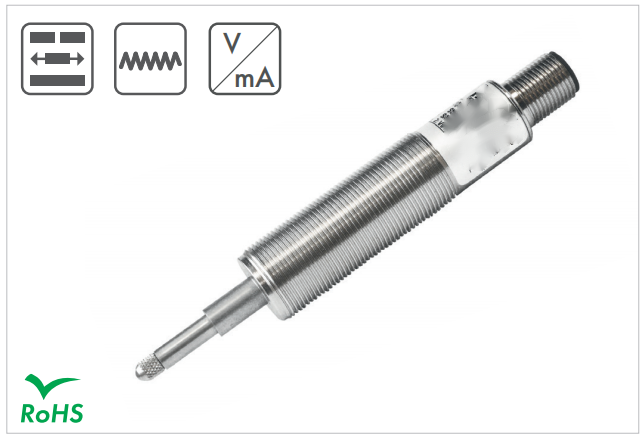

С пружинным загрузочным зондом и встроенным регулятором сигнала, а также внешней резьбой M18, удобной для установки и настройки. Подключение может осуществляться через разъем M12 или соединительный кабель.
С пружинным загрузочным зондом и встроенным регулятором сигнала, а также внешней резьбой M18, удобной для установки и настройки. Подключение может осуществляться через разъем M12 или соединительный кабель.
• оболочка M18
•Диапазон измерений: 2мм до 20мм
• Степень защиты IP65 (optional IP67, IP68)
• Без направления якорь
• Voltage / current output

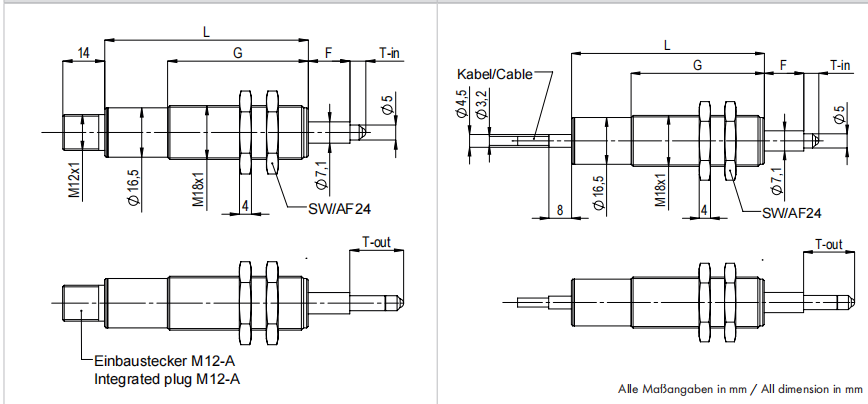

Размеры коннектора(В мм)
Стандартные типы
| тип | якорь | Диапазон измерений | соединить | L оболочка Длина |
G Thread length |
F Длина фланца |
T-in Пружина обратного положения inner position |
T-out Пружина обратного положения outer position |
| IGDT-2-S | Пружина обратного положения | ±1 (2 mm) | Разъем для подключения | 68 | 47 | 14 | 5.5 | 10 |
| IGDT-5-S | ±2,5 (5 mm) | 68 | 47 | 14 | 5.5 | 13 | ||
| IGDT-10-S | ±5 (10 mm) | 68 | 47 | 14 | 5.5 | 18 | ||
| IGDT-20-S | ±10 (20 mm) | 98 | 77 | 26.5 | 2.5 | 28 | ||
| IGDT-2-K | Пружина обратного положения | ±1 (2 mm) | Кабель | 68 | 47 | 14 | 5.5 | 10 |
| IGDT-5-K | ±2,5 (5 mm) | 68 | 47 | 14 | 5.5 | 13 | ||
| IGDT-10-K | ±5 (10 mm) | 68 | 47 | 14 | 5.5 | 18 | ||
| IGDT-20-K | ±10 (20 mm) | 98 | 77 | 26.5 | 2.5 | 28 |
Технические характеристики электрооборудования
| Диапазон измерений (mm) |
±1 (2) | ±2 .5(5) | ±5 (10) | ±10 (20) | ||||
| Отклонение линейности (% F.S.) |
< ±0,5 (< ±0,25 optional) | |||||||
| Электрическое напряжение (VDC) |
24 (±20%) | |||||||
| Потребление тока (мА) (no load) |
< 20 | |||||||
| выходной сигнал | 0~5 V / ±5 V / 0~10 V / 0~20 mA / 4~20 mA | |||||||
| выходной шум текстуры mV RMS |
<5 | |||||||
| частота отсечки (-3 dB)(Hz) |
1.000 | |||||||
| Коэффициент температуры коэффициент (% F.S./10K) |
±0.4 | |||||||
Механическая специализация
| оболочка mатериалы | Нержавеющая сталь | |||||||
| Материал катушки | Никель-железный сплав | |||||||
| Вес (г) (with Разъем для подключения) | ca. 110 | |||||||
| Вес катушки (г) | ca. 1.5 | |||||||
Окружающая среда
| Диапазон номинальных температур(℃) | -25~ +85 При низкой влажности, не замерзает |
|||||||
| Диапазон температур хранения(℃) | -40~+85 | |||||||
| Степень защиты | IP65 (optional IP67, IP68) Разъем для подключения version: with mounted Разъем для подключения |
|||||||
| сопротивление механическому импульсу | 200 g, 2 ms | |||||||
| Устойчивость к вибрации | 10 g / 2 Hz .. 2 kHz | |||||||
соединить
| Функция | Кабель соединить (Кабель length 1m) | Подключение к розетке |  |
|||||
| Цвет кабеля | штепсельная вилка | |||||||
| +24 VDC | Коричневый | 1 | ||||||
| выходной сигнал | Зелёный | 2 | ||||||
| заземление питания | Серый | 3 | ||||||
| Сигнал GND | белый | 4 | ||||||
| оболочка | экранировать | оболочка | ||||||
