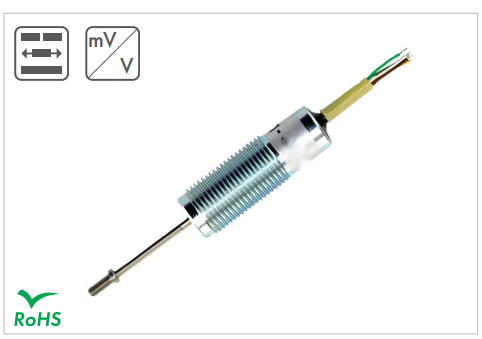

Индукционный датчик смещения LVDT-IMAL

С наружной резьбой M12, удобной для установки и настройки.  Благодаря своему прочному дизайну, он подходит для суровой среды.

С наружной резьбой M12, удобной для установки и настройки.  Благодаря своему прочному дизайну, он подходит для суровой среды.

• оболочка M12
• Диапазон измерений: 5мм до 20мм
• Степень защиты IP65 (optional IP67, IP68)
•  Без направления  якорь

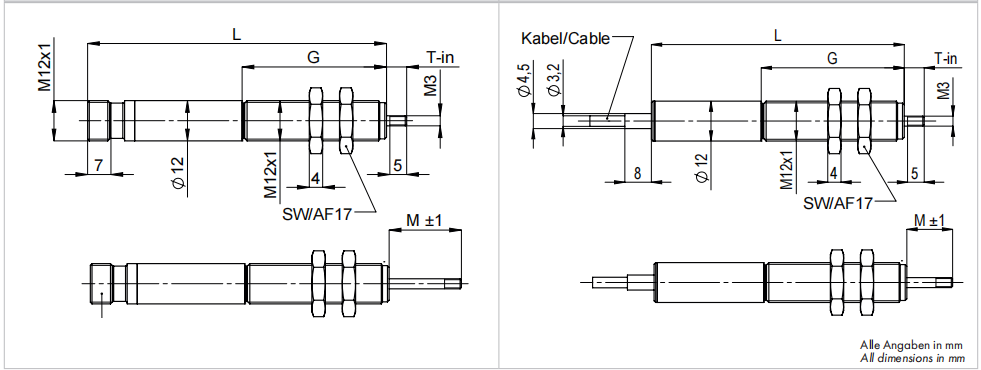

Размеры коннектора(В мм)

2

Стандартные типы

тип Диапазон измерений соединить Напряжение возбуждения
(Vrms)
 выходной сигнал  L
оболочка  Длина
G
Thread length
T-in
 внутренний ход якоря
M
 Промежуточный ход
IMAL-5-S ±2,5 (5 mm) Разъем для подключения 1~10 V RMS mV/V 78 32 6 153
IMAL-10-S ±5 (10 mm) 89 43 6 138
IMAL-20-S ±10 (20 mm) 119 73 6 208
IMAL-5-K ±2,5 (5 mm) Кабель  65 32 6 153
IMAL-10-K ±5 (10 mm) 76 43 6 138
IMAL-20-K ±10 (20 mm) 106 73 6 208

Технические характеристики электрооборудования

Диапазон измерений
(mm)
±2 (5) ±5 (10) ±10 (20)
Чувствительность
(MV /V/ мм)
100 90 66
Отклонение линейности
(% F.S.)
< ±0,5 (< ±0,25 optional) < ±0,5
Напряжение возбуждения
(Vrms)
1~5
Частота возбуждения( КГЦ) 1~20
 Входное сопротивление
( ом)
90 120
 входное сопротивление
( ом)
700 460 850
Выходное сопротивление( ом)  400 650
 Коэффициент температуры
(% F.S./10K)
±0.2
Поправка 3V RMS / 20 kHz / RL=1 MOhm

Механическая специализация

 оболочка mатериалы    Нержавеющая сталь
Материал катушки Никель-железный сплав
Вес (г)
(Кабель / соединитель )
ca. 40
 Вес катушки  (г)  ca. 1.5

Окружающая среда

Диапазон номинальных температур
(℃)
-25~ +85
При низкой влажности, не замерзает
Диапазон температур хранения
(℃)
-40~+85
Степень защиты IP65 (optional IP67, IP68)
Разъем для подключения version: with mounted Разъем для подключения
Устойчивость к ударам
DIN IEC68T2-27
200 g, 2 ms
Устойчивость к вибрации
DIN IEC68T2-6
10 g / 2 Hz .. 2 kHz

Подключение

 Сигнал  Цвет кабеля  Подключение к розетке
Первичное1 белый 1
Первичное 2  Коричневый  2
Вторичные  1 желтый цвет 3
Вторичные  2  Зелёный  4
Вторичные  1, 2   Серый  5
экранировать оболочка оболочка
